در این پست مدلی را قرار می دهم که مناسب برای فرزکاری CNC است. این مدل همان طور که می بینید مدلی تزئینی است.
فایل اصلی مدل در نرم افزار ArtCAM و با پسوند STL خروجی گرفته شده بود، که توسط نرم افزار قدرتمند مهندسی معکوس، از فایل مش موجود خروجی IGS گرفتم و در مرحله ی بعد، پس از ویرایش فایل Surface و تبدیل آن به Solid (توسط نرم افزار CATIA) از آن خروجی های مناسب (با فرمت های IGS و STP) گرفته شد.
در نهایت با استفاده از نرم افزار PowerMILL، خروجی جهت ماشین کاری CNC گرفته شد.

در زیر چند تصویر از مراحل کار و نتیجه ی نهایی ماشین کاری را مشاهده می کنید :

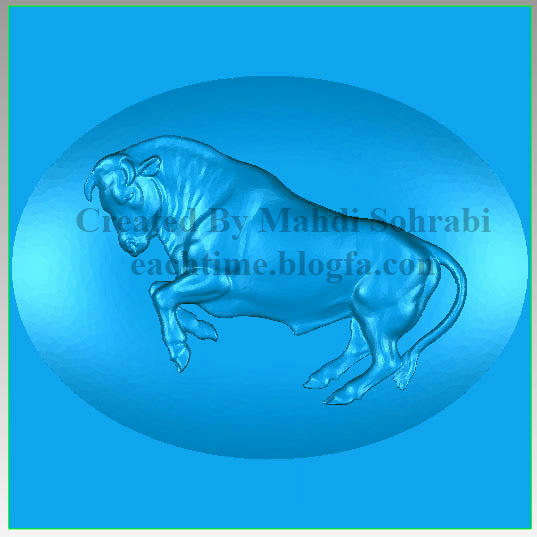

فایل STL، خروجی گرفته شده توسط ArtCAM

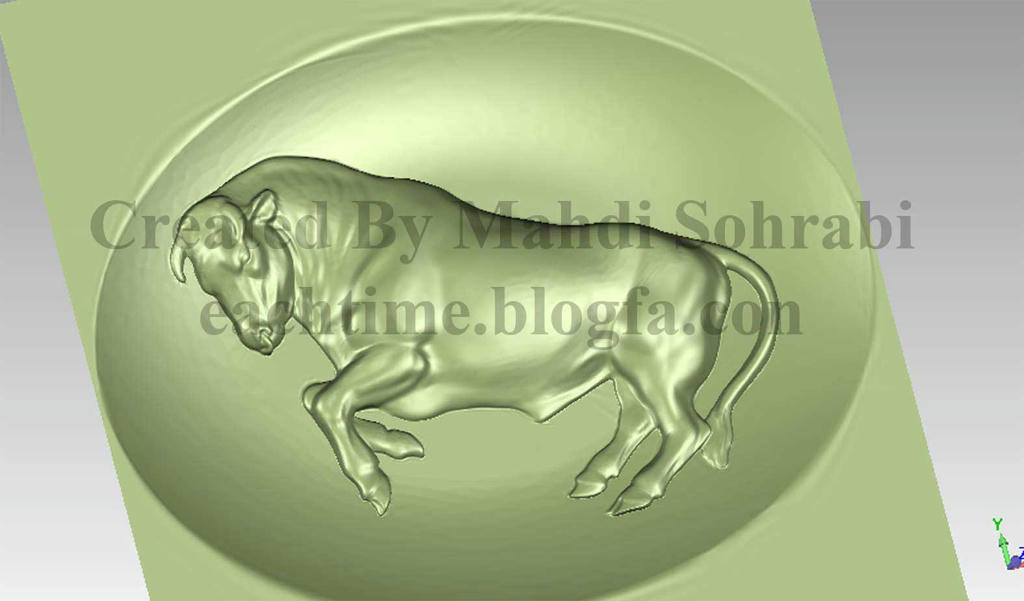

فایل Mesh تبدیل شده به Surface

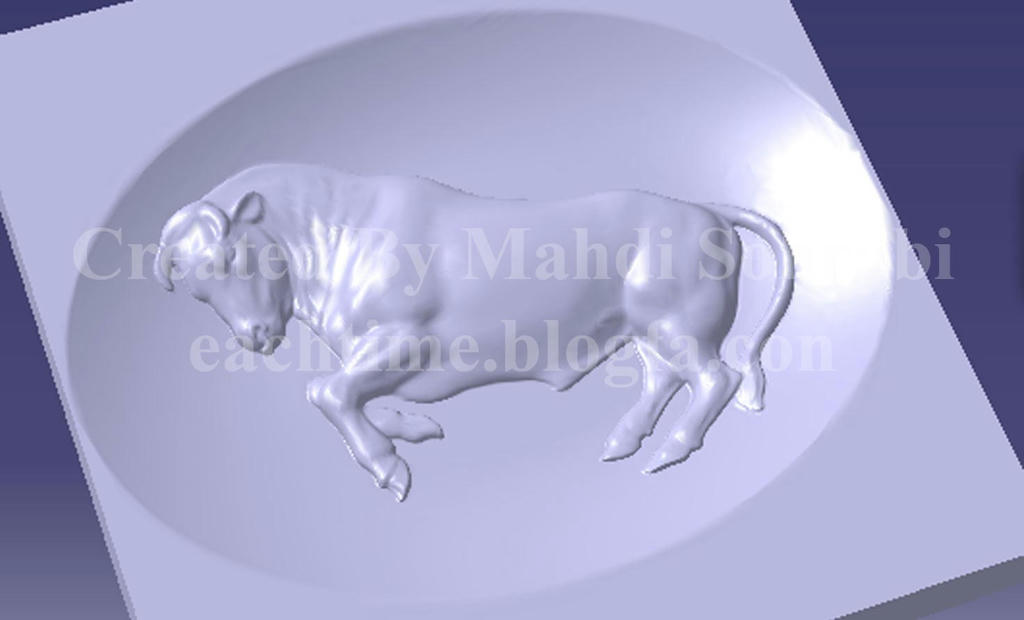

مدل Solid ایجاد شده به وسیله ی CATIA

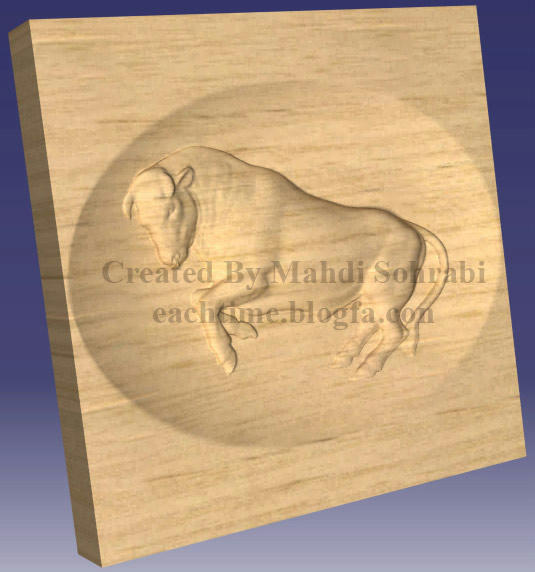

نسبت دادن متریال به مدل

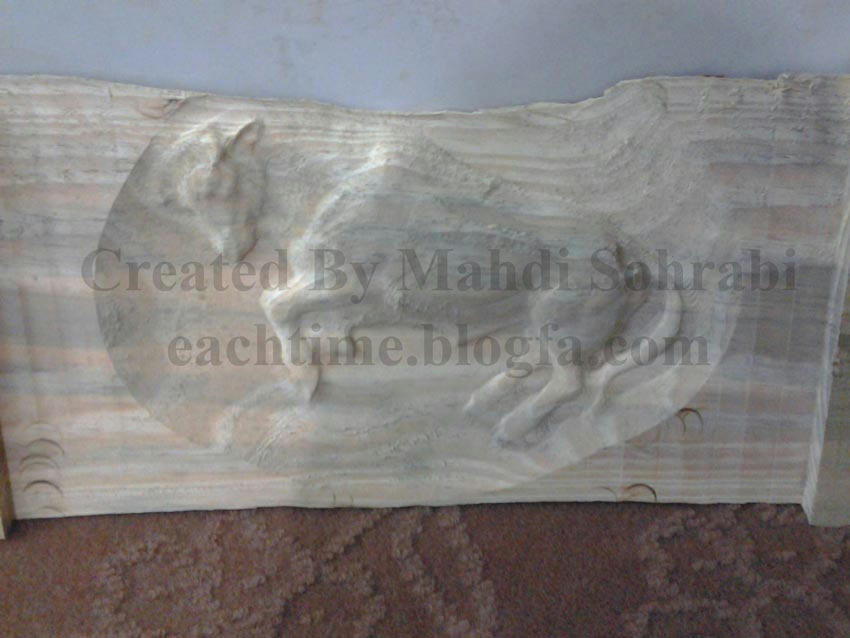

و در نهایت، مدل ماشین کاری شده
